● KLY-RJ45系列SPD按照IEC标准及[敏感词]相关标准设计，适用于各种千兆以太网、ATM、Volp网络、计算机数据接口、POE系统等数据系统电子设备的雷电浪涌防护。安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上。
● 采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
● 采用进口器件，多级保护、残压低。
● 低电容设计、传输性能优异,响应速度快,[敏感词]损耗小。
● 通流量大、使用寿命长，安装接线方便，维护简单。
● KLY-RJ45系列SPD按照IEC标准及国家相关标准设计，适用于各种千兆以太网、ATM、Volp网络、计算机数据接口、POE系统等数据系统电子设备的雷电浪涌防护。安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上。
● 采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
● 采用进口器件，多级保护、残压低。
● 低电容设计、传输性能优异,响应速度快,插入损耗小。
● 通流量大、使用寿命长，安装接线方便，维护简单。
|

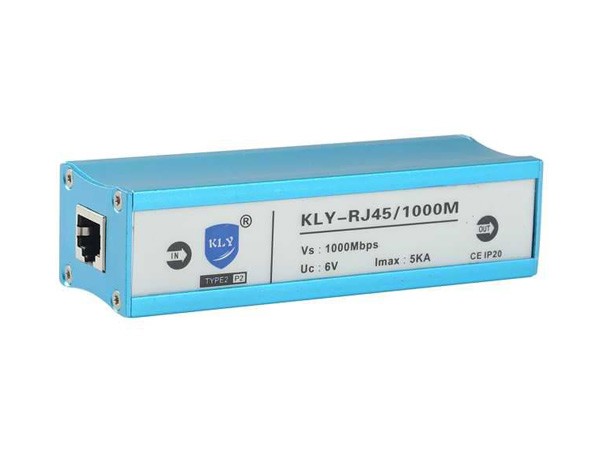

产品型号 |
KLY-RJ45/1000M |
|
保护路数 |
1路 |
|
标称工作电压 |
5V |
|
最大持续工作电压 |
6V |
|
标称放电电流（8/20μs）In |
2．5KA |
|
最大放电电流（8/20μs）Imax |
5KA |
|
线-线电压保护水平 |
≤15V |
|
线-PE电压保护水平 |
≤150V |
|
响应时间 |
≤10ns |
|
传输速率 |
1000Mbps |
|
插入损耗 |
≤0.2dB |
|
工作环境 |
-40℃～+80℃ |
|
保护线路 |
8线（Pin1/2,3/6，4/5,7/8） |
|
接口类型 |
RJ45 |
|
外壳材料 |
屏蔽金属 |
|
防护等级 |
IP20 |
|
外形尺寸 |
112*40*25mm |
● 本产品串联在被保护设备I/O端口。
● 保护器线路端（IN）与信号通道相连；设备端（OUT）与被保护设备输入端相连。
● 安装时把本产品的防雷接地端与机房的防雷地线均压环相接。
● 所有接线必须牢固及可靠电气联接。
● 防雷接地应符合防雷规范要求，接地线尽量做到短而直，且接地电阻应小于10Ω，接地线≥2.5mm2。
● 适于室内运行，室外应加防水措施。
