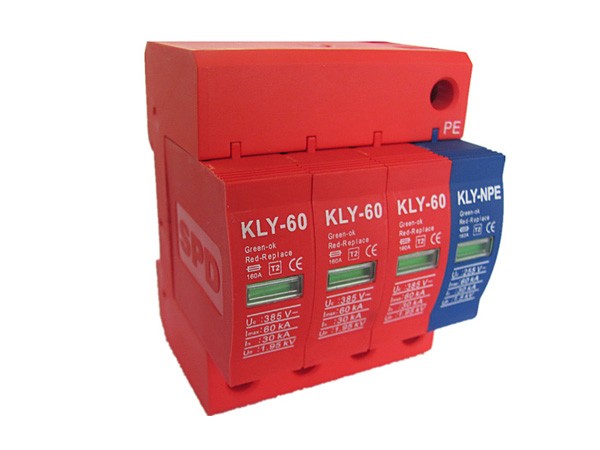

● KLY60系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备[敏感词]级防护,防止低压设备受到过压干扰,安装于防雷分区LPZ0A-1或更高的界面。
● 单/多极标准联合组件,适用于各种供电系统。
● 模块化分离结构,运维简便。
● 可视的失效指示窗口。
● 配有遥信接点,实现远程监控。
● 通流能力强,响应时间快,残压低。
● 双重的热脱扣装置,温控断路技术。
● KLY60系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第一级防护,防止低压设备受到过压干扰,安装于防雷分区LPZ0A-1或更高的界面。
● 单/多极标准联合组件,适用于各种供电系统。
● 模块化分离结构,运维简便。
● 可视的失效指示窗口。
● 配有遥信接点,实现远程监控。
● 通流能力强,响应时间快,残压低。
● 双重的热脱扣装置,温控断路技术。
产品型号 |
KLY-60KA/385+NPE |
标称工作电压Un |
380V/50Hz |
最大持续工作电压[L-N]Uc |
385V |
最大持续工作电压[N-PE]Uc |
255V |
标称放电电流(8/20μS)In |
30kA |
最大放电电流(8/20μS)Imax |
60kA |
雷电冲击电流(8/20μS)[N-PE]Iimp |
12kA |
电压保护水平(In)[L-N]Up |
≤1.95kV |
电压保护水平(In)[N-PE]Up |
≤1.5kV |
响应时间[L-N]tA |
≤25ns |
响应时间[N-PE]tA |
≤100ns |
备用保险丝 |
160A |
短路容量 |
25kA/50Hz |
温度范围Tu |
-40℃…+80℃ |
安装接线方式/规格 |
并联/多股线16mm2 |
工作状态/故障指示 |
绿/红 |
外壳材料 |
红色强化热熔塑料,UL94-V0 |
安装支架 |
35mmDIN轨 |
远程报警端子类型 |
开关转换触点 |
远程信号 |
AC:250V/0.5A |
遥信端子接线规格 |
最大1.5mm2 |
防护等级 |
IP20 |
外形尺寸 |
90*72*65mm |
