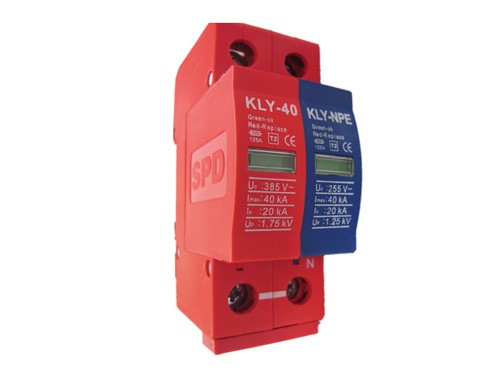

● KLY40系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第二级防护, 防止低压设备受到过压干扰,安装于防雷分区LPZ0B-1及后续分区。
● 单相,适用于各种供电系统。
● 模块化分离结构,运维简便。
● 可视的失效指示窗口。
● 配有遥信接点,实现远程监控。
● 通流能力强,响应时间快,残压低。
● 双重的热脱扣装置,温控断路技术。
● KLY40系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第二级防护, 防止低压设备受到过压干扰,安装于防雷分区LPZ0B-1及后续分区。
● 单相,适用于各种供电系统。
● 模块化分离结构,运维简便。
● 可视的失效指示窗口。
● 配有遥信接点,实现远程监控。
● 通流能力强,响应时间快,残压低。
● 双重的热脱扣装置,温控断路技术。
|
产品型号 |
KLY-40KA/220+NPE |
|
标称工作电压Un |
220V/50Hz |
|
最大持续工作电压[L-N]Uc |
385V |
|
最大持续工作电压[N-PE]Uc |
255V |
|
标称放电电流（8/20μS）In |
20kA |
|
最大放电电流（8/20μS）Imax |
40kA |
|
雷电冲击电流（8/20μS）[N-PE]Iimp |
12kA |
|
电压保护水平（In）[L-N]Up |
≤1.75kV |
|
电压保护水平（In）[N-PE]Up |
≤1.25kV |
|
响应时间[L-N]tA |
≤25ns |
|
响应时间[N-PE]tA |
≤100ns |
|
备用保险丝 |
125A |
|
短路容量 |
25kA/50Hz |
|
温度范围Tu |
-40℃…+80℃ |
|
安装接线方式/规格 |
并联/多股线16mm2 |
|
工作状态/故障指示 |
绿/红 |
|
外壳材料 |
红色强化热熔塑料,UL94-V0 |
|
安装支架 |
35mmDIN轨 |
|
远程报警端子类型 |
开关转换触点 |
|
远程信号 |
AC：250V/0.5A |
|
遥信端子接线规格 |
最大1.5mm2 |
|
防护等级 |
IP20 |
|
外形尺寸 |
90*36*65mm |
SPD应用于主配电系统380V第二级、三级雷电防护，并联安装在建筑物总配电柜或配电箱的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。
安装时请根据安装示意图连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块出现故障，应及时维修或更换。
适于室内运行，如安装在室外时，必须加装防水外壳。
所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥10mm2，接地线：BVR≥16mm2，其引线长度应小于1m且越短越好。
防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
