● KLY系列避雷针主要由激发器从自然界的电场中吸收并贮存能量。
● 反射器及避雷器针尖与大地有良好的电气连接,处于等电位状态。所以通常情况下,激发器与反射器之间有电场强度,每当雷闪发生前,电场强度会迅猛增大,激发器 与反射器之间的电位差大致相当于雷云与大地之间的电位,它们之间的电压降迅速增加会造成尖端打火,并使尖端周围的空气离子化,形成尖端放电现象。
● 避雷针的中央收集杆和激发器之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电,因大量电离子的存在,从而使自然的电磁场效应减低,产生一预期上行放电通道,可迅速、安全的将雷电截击并安全的泄放到大地。
● 激发器与反射器和中央收集杆是绝缘的;反射器和中央收集杆与大地具有良好的电气连接。
● 激发器底座由合成树脂做成,适用于任何腐蚀条件。

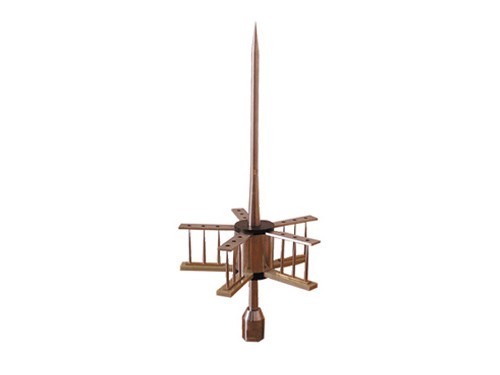

二、产品结构:
● 中央收集杆
● 反射器
● 触发装置
● 激发器
● 激发器固定板
三、产品性能:
● 非电子式样,长寿命
● 雷击后防护质量不会改变
● 无电子系统不会因浪涌冲击将其损坏
● 不同保护半径的型号选择
● 当有闪电时,才会自我激活
● 外型美观
● 无需维护
产品保护半径与它的高度(h)、启动抢先时间(△t)及所选保护级别有关
产品型号
|
KLY-ZDB-3
|
KLY-ZDB-4
|
KLY-ZDB-5
|
KLY-ZDB-6
|
启动抢先时间⊿t
|
25µs
|
34µs
|
43µs
|
52µs
|
最大保护半径
|
Ⅰ类建筑
|
45m
|
54m
|
63m
|
70m
|
Ⅱ类建筑
|
65m
|
74m
|
84m
|
92m
|
Ⅲ类建筑
|
75m
|
85m
|
95m
|
102m
|
● 避雷针应该安装在杆塔、铁塔或其他建筑物上,避雷针的法兰盘必须高出最高保护物1.5m以上,根据这一要求设置加高杆塔或铁塔高度。
● 雷雨日不可进行避雷针的安装和检测。
● 避雷针的接地装置可用两根圆钢或扁钢按180°的方向一端与杆塔脚或铁塔脚焊接,另一端与女儿墙上的避雷带可靠焊接,或单独引下与独立的接地网可靠焊接。
● 引下线(下导体)应作断接卡和在附近地面作绝缘防护。
● 接地体,接地电阻,防雷地网应按防雷标准GB50057-94要求执行。
● 定期检查(一年检查一次)避雷针各连接螺杆、焊接处是否牢固,接地引下线是否与接地系统连接可靠。如发现连接螺杆、焊接处被腐蚀严重,则须更换螺杆重新连接,原焊接处重新焊接。
