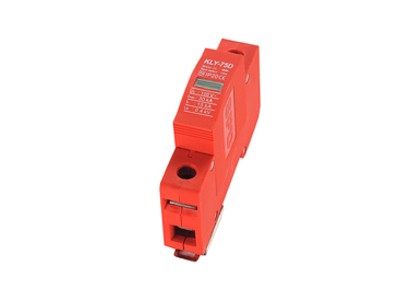

● KLY系列直流电源防雷模块用于直流电源供电的电子设备的精细过压保护,D级过压保护器,根据IEC和GB标准设计,可用在不同的电源电压选择各种相应的规格。
● 本产品适用防雷区域: LPZ2与LPZ3区交界处(D级)电源线路的雷电浪涌防护。
● 采用耐高温塑胶,密封性好,安装接线方便。
● 采用温控断路技术,内置过流熔断器和热感断路器,劣化时自动脱扣。
● 模块劣化指示,阻燃外壳。
● 具有防尘、防腐等功能。
● 能在较恶劣的环境下长期稳定工作。
● 广泛适用于电信机房直流母线、微波通信机房直流母排、变电站合闸母线、控制母线等的防雷保护。
● KLY系列直流电源防雷模块用于直流电源供电的电子设备的精细过压保护,D级过压保护器,根据IEC和GB标准设计,可用在不同的电源电压选择各种相应的规格。
● 本产品适用防雷区域: LPZ2与LPZ3区交界处(D级)电源线路的雷电浪涌防护。
● 采用耐高温塑胶,密封性好,安装接线方便。
● 采用温控断路技术,内置过流熔断器和热感断路器,劣化时自动脱扣。
● 模块劣化指示,阻燃外壳。
● 具有防尘、防腐等功能。
● 能在较恶劣的环境下长期稳定工作。
● 广泛适用于电信机房直流母线、微波通信机房直流母排、变电站合闸母线、控制母线等的防雷保护。
产品型号 |
KLY-110D |
KLY-48D |
KLY-24D |
KLY-12D |
保护级别 |
D级 |
D级 |
D级 |
D级 |
工作电压Un |
DC110V |
DC48V |
DC24V |
DC12V |
标称放电电流(8/20µs) |
10KA |
10KA |
10KA |
10KA |
最大放电电流(8/20µs) |
20KA |
20KA |
20KA |
20KA |
电压保护水平Up(V) |
400V |
≤120V |
≤80V |
≤400V |
最大持续运行电压Uc |
150V |
60V |
30V |
15V |
响应时间 (ns) |
<25ns |
<25ns |
<25ns |
<25ns |
漏电流 (µA) |
≤30µA |
≤30µA |
≤30µA |
≤30µA |
保护模式 |
正—PE、负—PE |
|||
工作环境 |
温度:-40℃~+80℃,相对湿度<95% |
|||
外壳材料 |
阻燃材料 |
|||
防护等级 |
IP20 |
|||
外形尺寸 |
90*23*65mm |
● 该防雷器采用并联的方式与电源线路相连接,然后与地网相接;
● 安装时,防雷器进、出线接线端上的“+”、“-”标志接相应的直流电源的“+”、“-”极;“PE”标志接地线;接线方式为螺丝紧固式;
● 所有接线必须牢固及可靠电气联接;SPD连接线:BVR≥2.5mm2,接地线:BVR≥4mm2
● 防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于10Ω。
