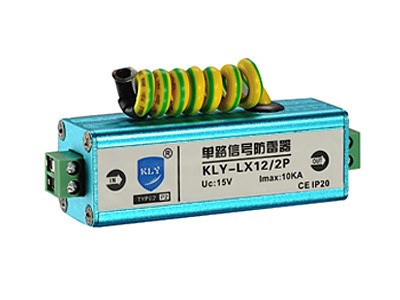

KLY-LX系列信号浪涌保护器(简称SPD)符合RS-485/422标准,适用于监控系统控制线、485线、中继线、音频线、仪器仪表线路的雷电浪涌保护。
● 依据IEC和GB标准设计,采用泄流、钳位的原理,实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
● 产品具有多级保护、残压极低、传输性能优异、响应速度快、寿命长等特点。
● 当信号线受雷电感应过电压和过电流时,SPD将雷电能量或其干扰信号释放入地,并把由雷电引起的过电压限制在用电设备允许承受的耐压范围以内,以确保电气设备的安全运行。
KLY-LX系列信号浪涌保护器(简称SPD)符合RS-485/422标准,适用于监控系统控制线、485线、中继线、音频线、仪器仪表线路的雷电浪涌保护。
● 依据IEC和GB标准设计,采用泄流、钳位的原理,实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
● 产品具有多级保护、残压极低、传输性能优异、响应速度快、寿命长等特点。
● 当信号线受雷电感应过电压和过电流时,SPD将雷电能量或其干扰信号释放入地,并把由雷电引起的过电压限制在用电设备允许承受的耐压范围以内,以确保电气设备的安全运行。
产品型号 |
KLY-LX110/2P |
标称工作电压 |
110V |
最大持续工作电压 |
200V |
最大持续工作电流 |
2A |
标称放电电流(8/20) |
5KA |
最大放电电流(8/20) |
10KA |
电压保护级别(In) |
≤350V |
响应时间 |
≤1ns |
带宽 |
1M |
插入损耗 |
≤0.2 dB |
工作环境 |
温度:-40℃~+70℃,相对湿度<95% |
接口类型 |
2p接线端子 |
保护芯线 |
1~2 |
外壳材料 |
屏蔽金属 |
防护等级 |
IP20 |
外形尺寸 |
90*24*24mm |
● 本产品串联在被保护设备I/O端口。
● 防雷器线路端(IN)与信号通道相连;设备端(OUT)与被保护设备输入端相连。接头应连接牢靠,不能接反。
● 安装时把本产品的防雷接地端与机房的防雷地线均压环相接。
● 本产品无需特别维护,当系统工作出现故障时,可更换另一端口检查,若更换后工作恢复正常则应更换新的保护器端口。
● 所有接线必须牢固及可靠电气联接。
● 防雷接地应符合防雷规范要求,接地线尽量做到短而直,且接地电阻应小于10Ω。接地线≥2.5mm2。
● 适于室内运行,室外应加防水措施。
